線路を描く手順
図形を使って線を描きます。
変形する場合はここで行います。
太めに設定し色を指定します。
２で作ったものをコピーし、細めにして白の破線にします。
２と３のオブジェクトを重ねて線路の完成です。
ずれないようにグループ化します。
１．線路用の線を描く
基本の作り方です。ここでは直線を描きます。
※曲線の作り方は後半で解説します。

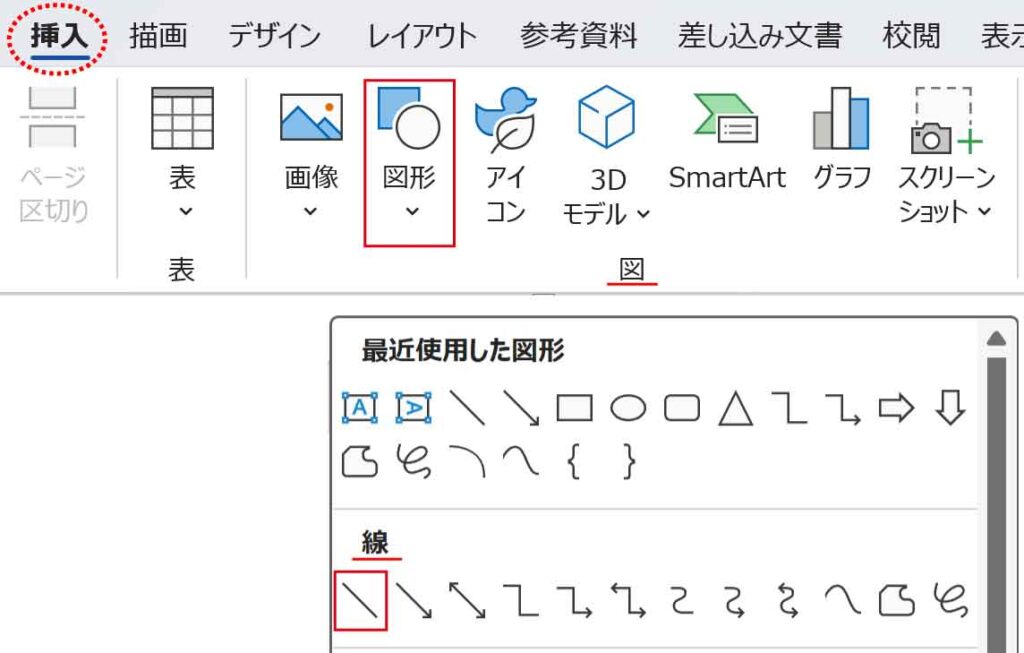

［挿入］タブ－図グループの「図形の作成」ボタンから、線グループの「線」をクリックします。

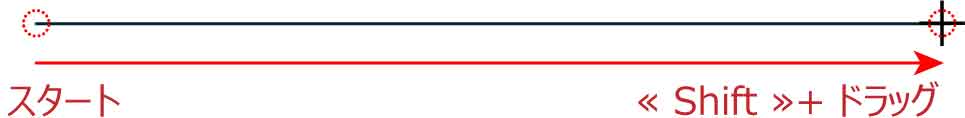

十字のマウスポインタになるので、描きたい方向へドラッグします。
≪ Shift ≫を押しながらドラッグすると水平に描けます。
≪ Shift ≫ を押したままマウスを先に離すよ！
２．色と太さの設定

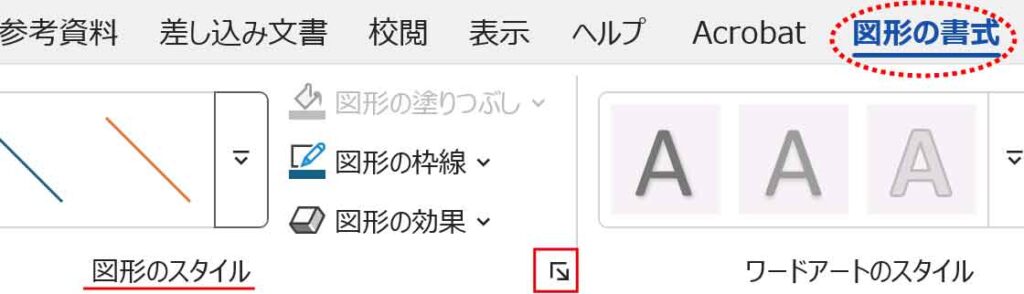

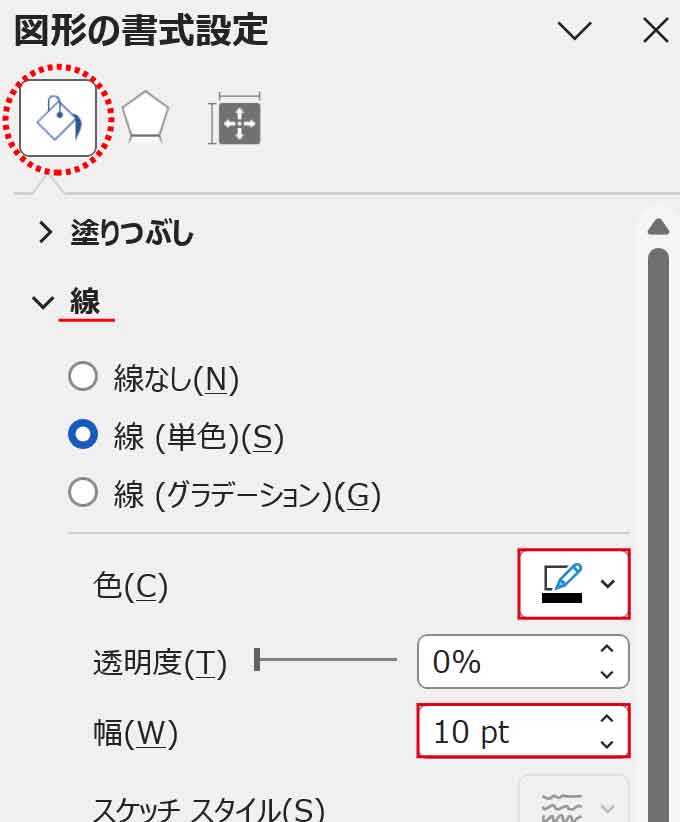

線を選択し［図形の書式］タブ－図形のスタイルグループの「図形の書式設定」ボタンをクリックします。
図形の書式設定ウィンドウの「塗りつぶしと線」が展開された状態で表示されます。
線グループの色ボックスで任意の色を指定します。ここでは黒にしています。
さらに、線幅を指定します。ここでは10ptとしました。
太い黒の線になりました。
３．コピーして色と線種と太さを設定

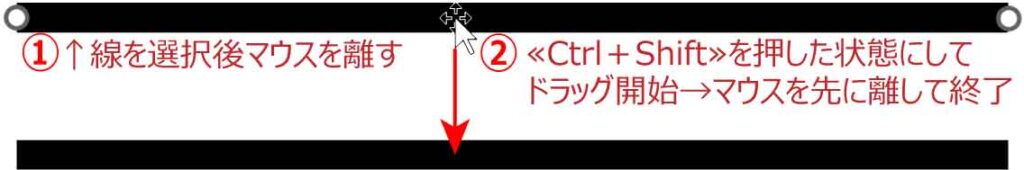

線のコピー
線を選択して一旦マウスを離します。
次に≪ Ctrl＋Shift ≫を押してドラッグを始めます。
最後にマウスを先に離して終了します。
コピーした線の設定
前面用のデザインをするため、新しくコピーした線を選択します。
※図形は新しく作るものほど前面に配置されます。

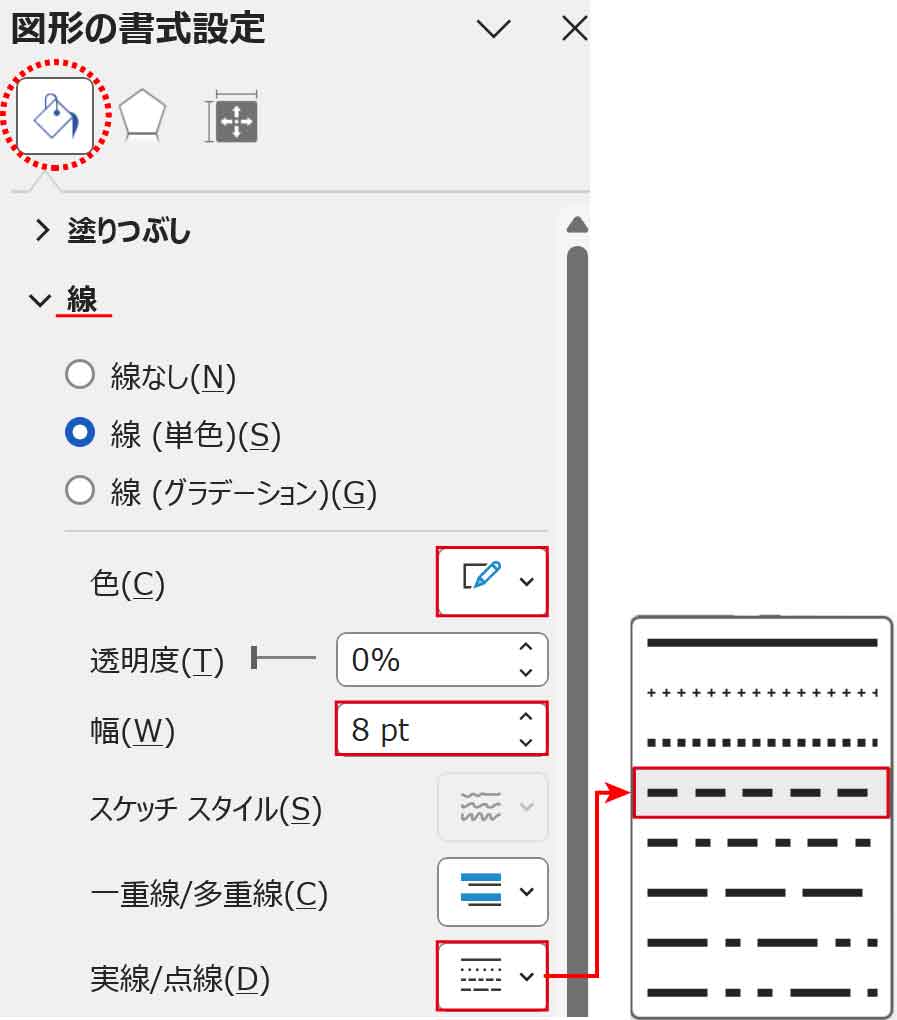

上記２と同様に図形の書式設定ウィンドウの「塗りつぶしと線」を表示します。
線グループの線幅を少し細めにします。ここでは8ptとしました。
実線/点線ボックスで上から4番目の破線を選択します。
最後に色ボックスで白を指定します。
※最初に白にすると見えなくなるため最後にしました。
白にしたので一旦見えなくなります。
４．オブジェクトを重ねてグループ化
３で白の破線にしたオブジェクトを≪ Shift ≫を押しながら元の位置に戻します。
白の細い破線が上に配置されることで線路になりました。
このままでは動かしたときにずれてしまうのでグループ化します。
グループ化は2つのオブジェクトを選択した状態で行います。
オブジェクトが同じ位置にあるため、２つをクリックで選択することは難しいです。
そんなときの選択方法を２つ紹介します。
選択方法A：ドラッグで選択

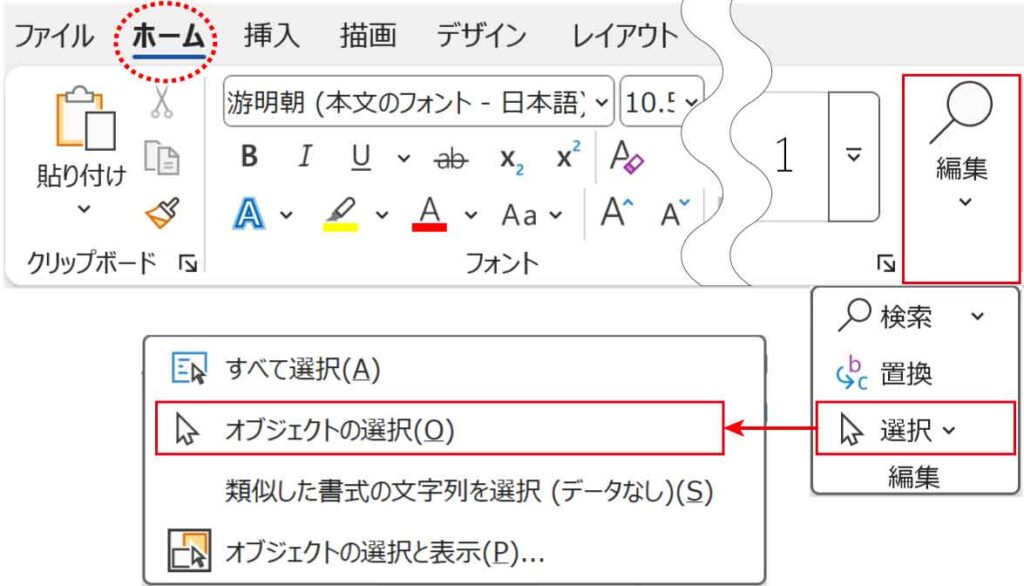

［ホーム］タブ－「編集」ボタンから「選択」－「オブジェクトの選択」をクリックします。
※文書に貼り付けたオブジェクトのみを選択するモードです。
線路をすべて含むように外側から大きめに範囲選択します。
少しでも欠けると選択されないよ！
※オブジェクトの選択モードを解除するには≪ ESC ≫キーを押します。
選択方法B：選択ウィンドウで選択

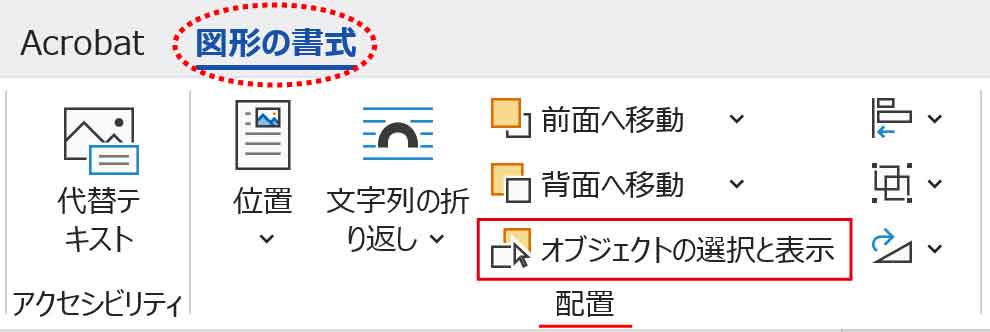

線を１つ選択し［図形の書式］タブ－配置グループの「オブジェクトの選択と表示」ボタンをクリックします。

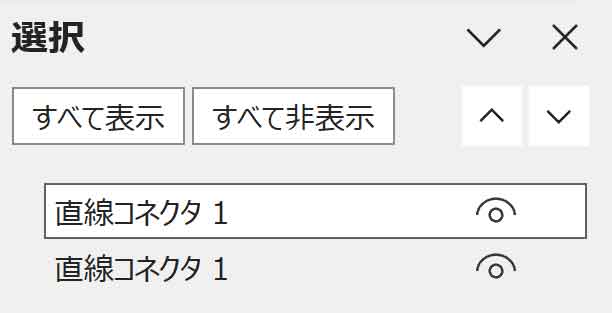

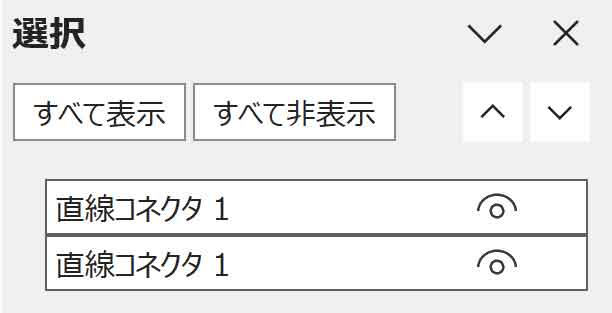

選択ウィンドウが表示されます。
上の線を選択していたので、白くなり選択された状態になっています。
※作り方によって名前は変わります。編集可能です。
下の線も選択したいので、下の「直線コネクタ1」を≪ Ctrl ≫＋クリックします。
両方が選択された状態になりました。
「オブジェクトの選択と表示」について詳しくは以下の記事をご覧ください。
グループ化
2つの線を選択後［図形の書式］タブ－配置グループの「グループ化」から「グループ化」ボタンをクリックします。
これで移動してもずれません。
曲がった線路の作り方
曲がった線路は最初の線を描く段階で設定します。
A:曲線を使う
この線路は「曲線」を使っています。

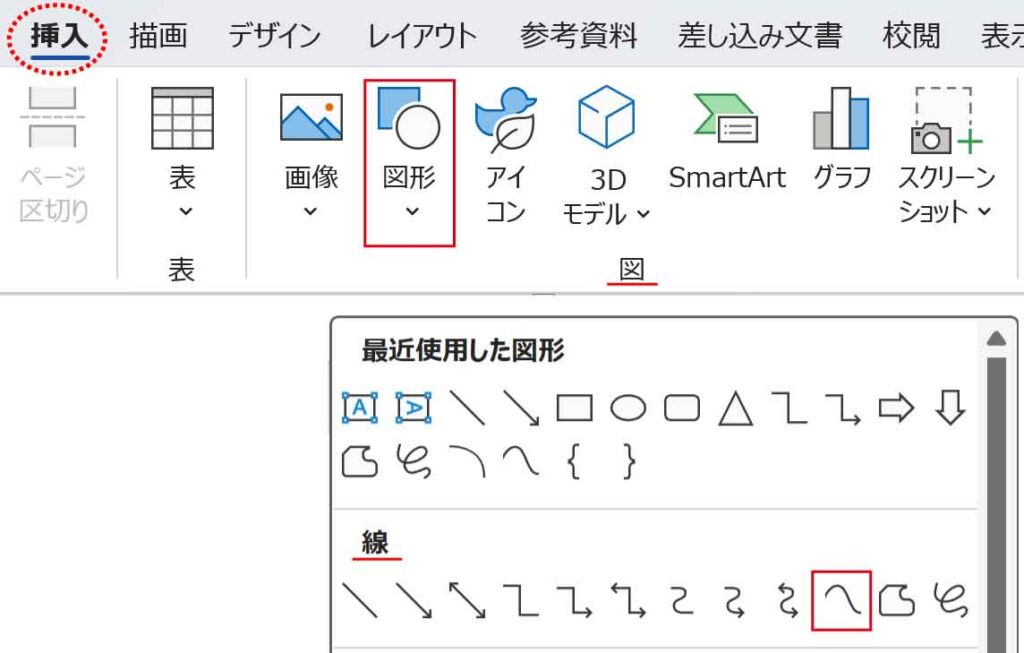

［挿入］タブ－図グループの「図形の作成」ボタンから、線グループの「曲線」をクリックします。

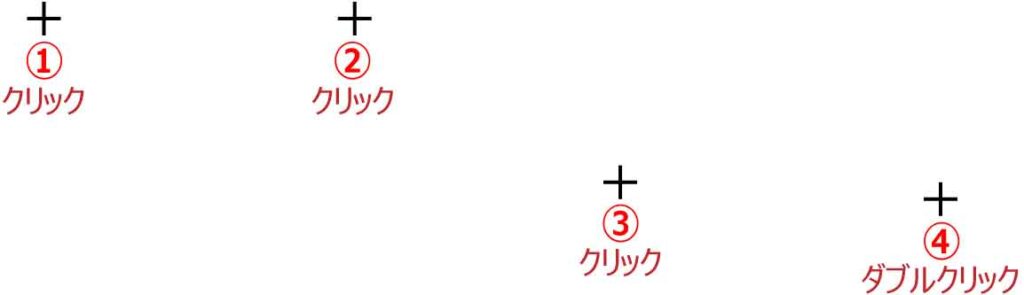

マウスポインタが十字になるのでクリックしていきます。
クリックした位置を戻す場合は ≪ BS ≫ または ≪ Del ≫ を押します。
最後の位置はダブルクリックします。ここでは4か所目にダブルクリックしています。
クリック位置を滑らかに結んだ曲線ができあがります。
上記２と同様に太さと色を設定し、コピーしたものは細めの白い破線にして最後に重ねます。
最初に描いた線：9pt 黒
コピーした線 ：6.5pt 破線 白
B:図形を変形させる
イメージに近い図形を変形させて作る方法です。
これは円または四角形を回転したものから作ることができます。
［挿入］タブ－図グループの「図形の作成」ボタンから、基本図形の「楕円」をクリックします。

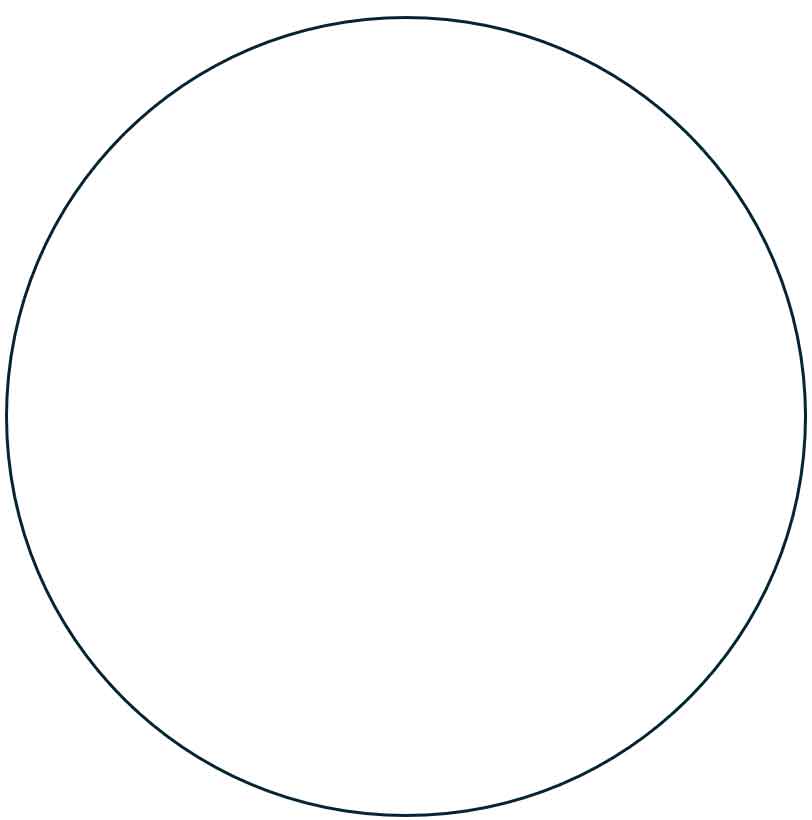

左上から右下にドラッグして円を描きます。
ここでは≪ Shift ≫を押しながら正円を描きました。
円を選択し［図形の書式］タブ－図形の挿入グループの「図形の編集」ボタンから「頂点の編集」をクリックします。

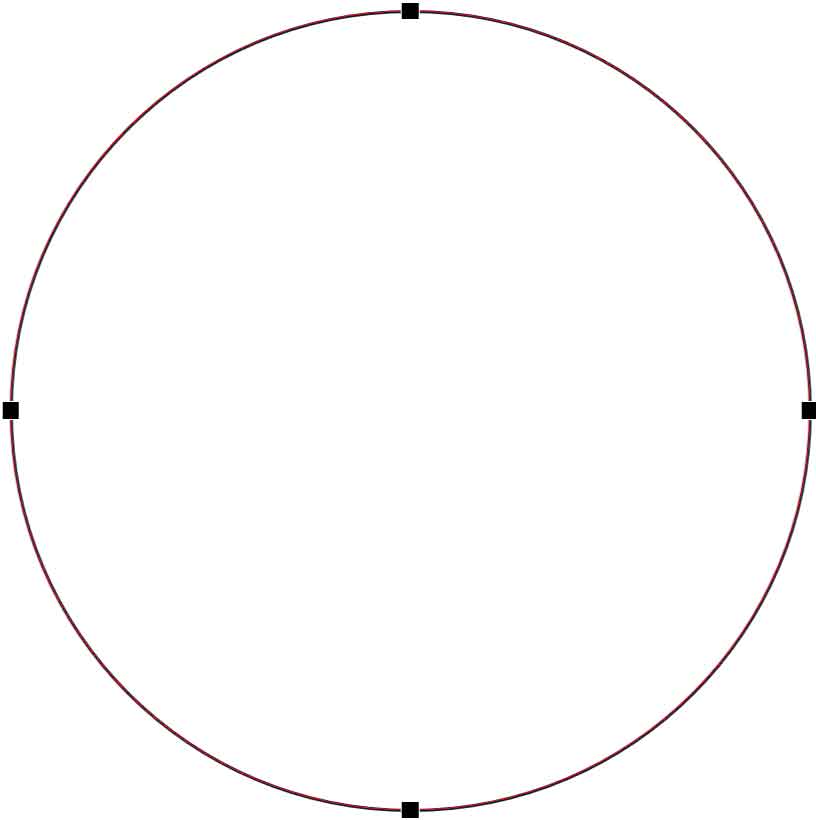

4つの頂点が表示されました。
上の頂点を下方向へ動かして変形します。

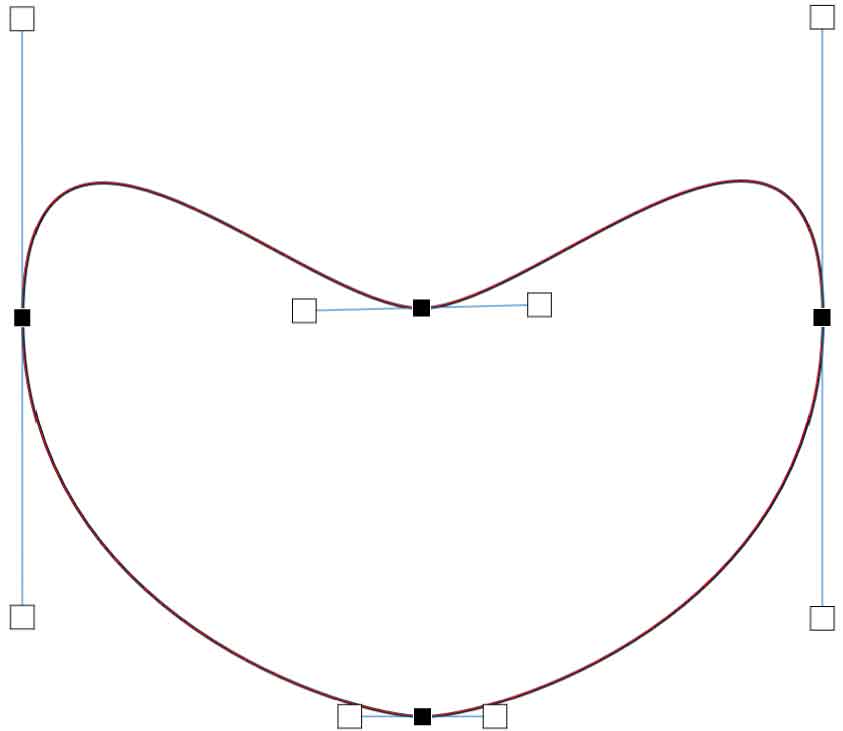

頂点をクリックすると表示されるハンドル（白い四角）も動かします。
ハンドルは≪ Shift ≫を押しながら動かすと直線上に均等に動くため滑らかになります。
頂点とハンドルを下図のようにしました。

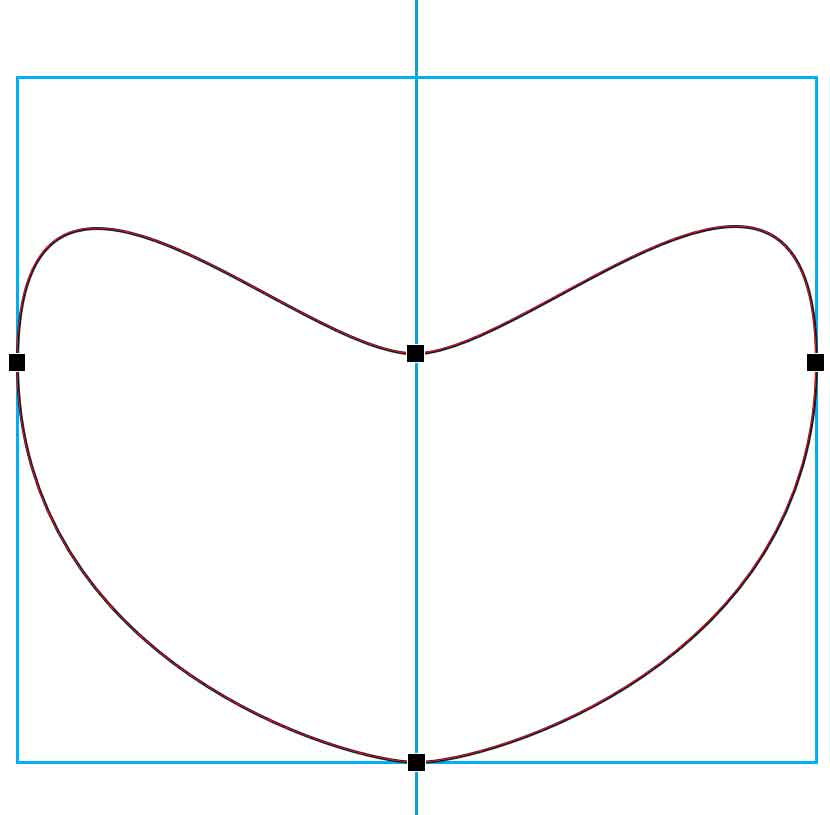

正確に描きたい時はガイドになる線を描くとやりやすいよ
上記２と同様に太さと色を設定し、コピーしたものは細めの白い破線にして最後に重ねます。
最初に描いた線：7pt 黒
コピーした線 ：5pt 破線 白
頂点の編集について詳しくは以下の記事をご覧ください。
破線がおかしい場合
破線が部分的に短くなったり長くなっている場合があります。
Wordでは自動で調整する機能がないため、太さを変えたり大きさを変えることで対処します。
グループ化した状態で、≪ Shift ≫を押しながら全体のサイズを少し変えると簡単に直せます。
また、太さを変えると印象も変わります。
破線がおかしくなったらグループ化後に≪ Shift ≫を押しながら全体のサイズを少し変えます。
最初に描いた線：15pt 黒
コピーした線 ：12pt 破線 白
色を変えてみるのもおもしろいよ！
